лампа генераторная ГИ-41 ГИ-41-1

ГИ-41Импульсный генераторный триод для генерирования и усиления колебаний в диапазоне 400 - 300 МГц в импульсных режимах с малой скважностью в схемах с общей сеткой.

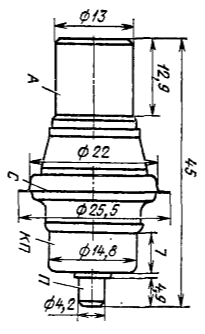

Оформление - титанокерамическое.
Масса ГИ-41-1 30г, ГИ-41 36 г.
                                  Основные параметры
при Uн=6,3 В, Uа=450 В, Iа=50 мА
Ток накала                                                                                                     1,4 ± 0,1
(1,3 ± 0,1 для ГИ-41) А
Напряжение в рабочей точке отрицательное                                                      3,1 ± 1,9 В
Крутизна характеристики                                                                              23 мА/В
Коэффициент усиления 100 ± 40
Время готовности (при Uа имп=3,2 кВ, Iа= 2,8 А, l=10 см, t=1,5 мкс)                  60 с
Полезная мощность (при скважности 200)                                                 1,8 (1,5 для ГИ-41) кВт
Междуэлектродные емкости, пФ:
      входная 7 ± 1 (7,2(+1; -0,8) для ГИ-41)
      выходная    0,05
     проходная 2,5 ± 0,15 (2,7(+0,3; -0,2) для ГИ-41)
Долговечность                                                                                               1500 (1000 для ГИ-41) ч
Критерий долговечности:
     полезная мощность                                                                       1,55 (1,3 для ГИ-41) кВт
     уменьшение полезной мощности                                                           30% (35% для ГИ-41)

                       Предельные эксплуатационные данные
Напряжение накала                                                                                   6 - 6,6 В
Напряжение анода в импульсе                                                                       3,2 (3 для ГИ-41) кВ
Напряжение анода в режиме катодной манипуляции                                   2,35 кВ
Напряжение анода при отсутствии тока анода                                               2,4 кВ
Напряжение смещения отрицательное                                                           200 (250 для ГИ-41) В
Мощность, рассеиваемая анодом                                                           40 Вт
Мощность, рассеиваемая сеткой                                                           0,8 Вт
Мощность, возбуждения в импульсе                                                           350 Вт
Выходная мощность:
     при l=10 см 1,8 кВт
     при l=18 см при катодной модуляции                                              2 кВт
Ток анода в импульсе при анодной манипуляции                                  2,9 А
Ток анода в импульсе при катодной манипуляции                                  2,7 А
Скважность (минимальная) 200
Длительность импульса 1,5 мкс
Температура выводов 200 С
интервал рабочих температур от -65 до +125 С
