лампа ГМИ-11

ГМИ-11 - мпульсный модуляторный тетрод для работы в импульсных модуляторах.

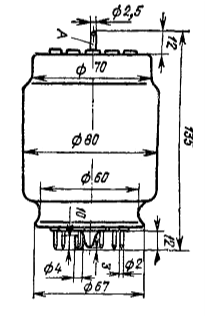

Оформление - стеклянное, бесцокольное.
Охлаждение - естественное или воздушное принудительное.
Масса 300 г.
                                          Основные параметры
при Uн=26 В, Uа=1,5 кВ, Uc2=1 кВ, Uс1= -600 В,
Uс1имп=130 В, t=5 мкс, f=900 имп/с
Ток накала                                                                                 1,75 ± 0,15 А
Ток анода в импульсе                                                                     14 А
Ток анода в импульсе (при Uн=23,5 В)                                             12 А
Ток 2-й сетки в импульсе                                                         2,5 А
Ток 1-й сетки обратный (при Uн=28,5 В, Uс2=0,6 кВ, Uа=1 кВ)         100 мкА
Ток 1-й сетки в импульсе                                                          2 А
Напряжение запирания отрицательное (при Uа=10 кВ, Iа=0,2 А)          600 В
Междуэлектродные емкости, пФ:
      входная 55 ± 15
      выходная 7,5 ± 2,5
     проходная 1
Долговечность                                                              300 ч
Критерий долговечности: ток анода в импульсе 12 А


                         Предельные эксплуатационные данные
Напряжение накала                                                23,4 - 28,6 В
Напряжение анода                                                10 кВ
Напряжение 2-й сетки                                                1 кВ
Напряжение 1-й сетки отрицательное                        700 В
Ток катода в импульсе                                                20 А
Мощность, рассеиваемая анодом                        85 Вт
Мощность, рассеиваемая 2-й сеткой                        8 Вт
Мощность, рассеиваемая 1-й сеткой                        1,5 Вт
Длительность импульса                                    6 мкс
Температура баллона                                                250 С
Интервал рабочих температур окружающей среды      от -60 до +85 С
