лампа ГС-15Б

ГС-15Б - генераторный тетрод для генерирования и усиления высокочастотных колебаний в непрерывном режиме и работы в схемах с общей сеткой.

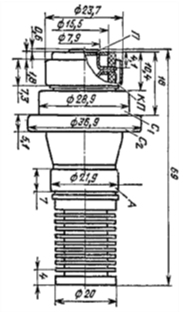

Оформление - металлокерамическое.
Охлаждение - принудительное воздушное не менее 30 м3/ч.
Масса 140 г.
                                 Основные параметры
при Uн=6,3 В, Uа=900 В, Uс2=250 В, Iа=0,2 А
Ток накала                                                                 2,28 (+0,17; -0,18) А
Ток 1-й сетки обратный                                                     20 мкА
Напряжение 1-й сетки в рабочей точке отрицательное     10 (+8; -7) В
Крутизна характеристики (при Uс=1 В)                              9 мА/В
Колебательная мощность в режиме усиления (Uа=1,5 кВ,
Uс2=300 В, l=30см)                                                      160 Вт
Междуэлектродные емкости, пФ:
      1-я сетка - катод 8
      2-я сетка - анод      1,8
Долговечность             1000 ч
Критерий долговечности: снижение колебательной мощности 25 %


                      Предельные эксплуатационные данные
Напряжение накала                                           6 - 6,6 В
Напряжение анода постоянное                               1,37 кВ
Напряжение 2-й сетки                                  300 В
Напряжение 1-й сетки отрицательное                   100 - 0 В
Мощность, рассеиваемая анодом                   200 Вт
Мощность, рассеиваемая сетками                   3 Вт
Ток анода 0,24 А
Ток 2-й сетки 40 мА
Ток 1-й сетки 10 мА
Мощность возбуждения                               12 Вт
Колебательная мощность                               112,5 Вт
Длина волны (минимальная)                               30 см
Температура выводов                                           200 С
Интервал рабочих температур
окружающей среды                                           от -60 до +100 С
