ГУ-100А, ГУ-100Б - мощный генераторный триод предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, а также для усиления мощности в стационарных радиопередающих устройствах производственно-технического назначения.
Общие сведения
Катод - прямого накала.
Оформление - металлокерамическое.

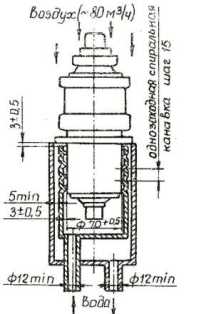

Охлаждение - воздушное принудительное.
Высота:
ГУ-100А, ГУ-100Б - не более 232 мм.
Диаметр:
ГУ-100А - не более 120 мм.
ГУ-100Б - не более 240 мм.
Масса:
ГУ-100А - не более 3 кг.
ГУ-100Б - не более 4 кг.

               Технические характеристики ГУ-100А, ГУ-100Б
Напряжение накала, В, не более                                                             5,3
Напряжение анода (постоянное значение), кВ:
на любой частоте диапазона свыше 10 до 150 Мгц, не более                         7
на любой частоте диапазона до 10, не более 8
напряжение смещения отрицательное (абсолютное значение),
В, не более                                                                                                 550
Пусковой ток накала (амплетудное значение), А, не более                         160
Ток сетки (постоянная составляющая), А
на любой частоте диапазона свыше 10 до 150 Мгц, не более                         0,45
на любой частоте диапазона до 10, не более                                                 0,5
Мощность рассеивания анодом, кВт, не более                                                 6
Мощность рассеивания сеткой, кВт, не более                                                 400
Частота, Мгц, не более                                                                                     150
Температура оболочки в наиболее горячей точке, С, не более                         175
