Лампа ГУ-21Б - генераторный триод предназначен для работы в качестве усилителя или генератора на частотах до 26 МГц в схемах с общей (заземленной) сеткой и в схемах с нейтрализацией.

ОБЩИЕ СВЕДЕНИЯ

Катод - вольфрамовый торированный карбидиро-ванный прямого накала.

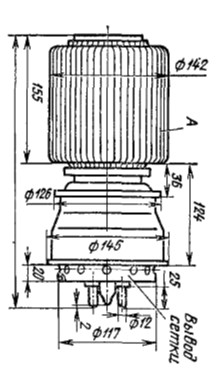

Оформление - металлостеклянное с кольцевым выводом сетки.
Охлаждение - воздушное принудительное. Высота не более 355 мм. Диаметр не более 142 мм. Масса не более 8 кг.

Электрические параметры триода ГУ-21Б

Напряженин накала, В                                                 8,3
Ток накала, А                                                             140-160
Нулевой ток анода (при напряжении анода 5 кВ), А 1,1-2,3
Крутизна характеристики (при напряжении анода 2 кВ, токах анода 2 и 4 А), мА/В                                                             25-35
Коэффициент усиления (при напряжениях анода 2 и 5 кВ и токе анода 2 А)                                                             41-55
Межэлектродные ёмкости, пФ, не более
входная                                                             55
выходная                                                             1,5
проходная                                                             45

Максимальные предельно допустимые эксплуатационные данные
Напряжение накала, В                                                 7,8-8,3
Напряжение анода, кВ                                                 9
Пусковой ток накала, А                                                 225
Рассеиваемая мощность, Вт:
анодом                                                                        10000
сеткой                                                                         600
Рабочая частота, МГц                                                 26
Температура оболочки, ножки и спаев, °С:             150
