Лампа генераторная ГУ-23А.
Общие сведения
Катод - вольфрамовый торированный карбидированный прямого накала.
Оформление - металлостеклянное.
Охлаждение - принудительное: анода, выводов катода и сетки - водяное; ножки, оболочки и спаев - воздушное.

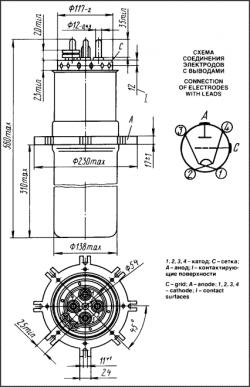

Высота не более 560 мм.
Диаметр не более 230 мм.
Масса не более 11 кг.

                    Основные параметры триода ГУ-23А
при Uн=12 В, Uа=4 кВ, Iа=7 А
Ток накала                                                         210 ± 15 А
Ток анода (при Uа=8 кВ, Uс=0)                                 3,5 А
Ток анода ионный (при Uа= -0,5 кВ)                   < 150 мкА
Обратный ток сетки (при Uс= -300 В, Uа=0)       < 300 мкА
Ток эмиссии катода (при Uа=Uс=1,3 кВ)          60 ± 7,5 А
Крутизна характеристики                                 48,5 ± 7,5 мА/В
Коэффициент усиления                                 50 ± 7
Междуэлектродные емкости, пФ:
      входная < 100
      выходная < 65
     проходная < 2
Гарантийная наработка 3000 ч в пределах гарантийного срока.

                   Предельные эксплуатационные данные лампы генераторной ГУ-23А
Напряжение накала 12 В
Ток накала пусковой 315 А
Напряжение анода 11 кВ
Мощность, рассеиваемая анодом 60 кВт
Мощность, рассеиваемая сеткой 2,6 кВт
Рабочая частота 26 МГц
Температура анода 200 С
Температура баллона и мест спая стекла с металлом 150 С
охлаждение анода - водяное, расход воды, л/мин. > 120
ножки - воздушное, расход воздуха, м³/ч > 80
баллона - воздушное, расход воздуха, м³/ч > 120
вывода накала, сетки-водяное, расход воды, л/мин. > 2,5

В н и м а н и е !
Для потребителей мощных генераторных ламп ГУ-23А, ГУ-66А, ГУ-68А, ГУ-88А
(МГЛ с водяным охлаждением)

Результатами обследований условий эксплуатации мощных генераторных ламп выявлено, что основной причиной выхода из строя МГЛ является техническое состояние эксплуатируемых установок, которое проявляется в следующем:
- недостаточный расход охлаждающей воды и воздуха;
- использование в системе охлаждения анода лампы вместо дистиллированной воды с удельным сопротивлением не менее 20 КОм•см обычной водопроводной воды с большим содержанием минеральных солей;
- физический износ анодного бака охлаждения с потерей формоустойчивости его конструкции;
- физический износ резиновой уплотнительной прокладки под фланец анода лампы;
- нарушение целостности диэлектрического шланга в системе охлаждения анода из-за высоковольтных пробоев;
- установка лампы в анодный бак без центровки, с приложением неравномерных усилий при посадке на уплотнительную прокладку, что приводит к нарушению вакуумной плотности МГЛ.

С целью повышения эксплуатационной надежности и долговечности МГЛ рекомендуем:
1. Обеспечить расход охлаждающих воды и воздуха в соответствии с паспортными значениями на МГЛ.
2. Привести анодный бак охлаждения, уплотнительную прокладку и шланги высоковольтной развязки в состояние пригодное к эксплуатации.
3. При эксплуатации мощных генераторных ламп (МГЛ) руководствоваться ОСТ11.331.000-73 (Мощные генераторные лампы. Руководство по применению), основные требования которого изложены в паспорте на МГЛ.
