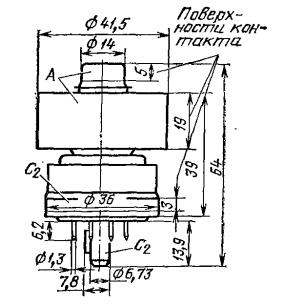

лампа генераторная ГУ-70Б

                    Основные параметры ГУ-70Б
при Uн=6 В, Uа=2 кВ, Uc2=400 В, Iа=350 А
Ток накала                                                        3,1 ± 0,5 А
Напряжение 1-й сетки отрицательное                    20 ± 5 В
Ток 2-й сетки                                                        18 мА
Коэффициент усиления 2-й по 1-й сетки        13,5 ± 4,5
Крутизна характеристики                                22 ± 6 мА/В
Время разогрева катода                                60 с
Колебательная мощность                                250 Вт
Междуэлектродные емкости, пФ:
      входная 29
     выходная     7,5
     проходная 0,06
Долговечность при температуре баллона 200 С 1000 ч
Критерии долговечности: колебательная мощность 200 Вт


             Предельные эксплуатационные данные ГУ-70Б
Напряжение накала                                        5,7 - 6,3 В
Напряжение анода                                      2 кВ
Напряжение анода (пиковое значение) 3,5 кВ
Напряжение 2-й сетки                                     400 В
Напряжение 1-й сетки отрицательное             150 В
Напряжение катод - подогреватель             100 В
Ток катода (постоянная составляющая) 360 мА
Ток катода (пиковое значение)                         1200 мА
Мощность, рассеиваемая анодом             350 Вт
Мощность, рассеиваемая 2-й сеткой             8 Вт
Мощность, рассеиваемая 1-й сеткой             2 Вт
Рабочая частота                                     250 МГц
Температура анода и спаев металла с керамикой 200 С
Интервал рабочих температур окружающей среды от -60 до +50 С
