тиратрон ТГИ2-260/12

ТГИ2-260/12 - мпульсный модуляторный тиратрон. Предназначен для коммутации в схемах линейных

модуляторов.

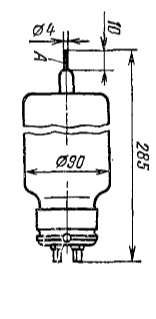

Выпускается в стеклянном оформлении.

Баллон наполнен водородом. Катод оксидный, косвенного накала. Время разогрева 3 мин.

Работает в любом положении при условии крепления тиратрона за колбу. Температура окружающей

среды от -60 до +90° С. Охлаждение естественное.

Срок службы - не менее 250 ч. Вес - не более 650 г.

Номинальные электрические данные

Напряжение накала 6,3 В

Ток накала 12 А

Амплитуда прямого напряжения на аноде 12 кВ

Ток в цепи анода в импульсе 260 А

Среднее значение тока в цепи анода 400 мА

Падение напряжения на тиратроне не более 180 В

Периодическая нестабильность зажигания не более 0,004 мкс

Изменение времени запаздывания тока анода по отношению к импульсу напряжения на сетке при

изменении

напряжения накала с 6,0 до 6,6 В не более 0,07 мкс

Параметры поджигающего импульса сетки:

амплитуда напряжения не менее 200 В

длительность импульса 2-8 мкс

крутизна фронта импульса не менее 600 В/мкс

амплитуда тока сетки не менее 0,5 А

Данные сеточной цепи тиратрона:

сопротивление резистора утечки 3 - 20 кОм

емкость разделительного конденсатора 2000 - 20000 пФ

Предельно допустимые электрические величины

Напряжение накала 6,0 - 6,6 В

Напряжение анода прямое 12 кВ

Напряжение анода обратное непосредственно после

прохождения импульса тока анода 4 кВ

Наибольший ток в цепи анода в импульсе 260 А

Наибольшее значение среднего тока в цепи анода 400 мА

Наибольшая частота повторения импульсов 4500 Гц

Длительность импульсов тока анода не менее 0,15 мкс
