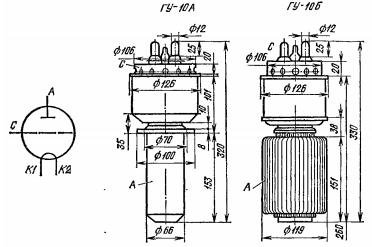

Лампа генераторная ГУ-10А, ГУ-10Б - мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 25 МГц в схемах с общей сеткой или в схемах с нейтрализацией.
Оформление - металлостеклянное.
Рабочее положение - вертикальное.
Охлаждение - принудительное:
ГУ-10А: анода - водяное не менее 20 л/мин; баллона - воздушное не менее 60м3/ч, ножки - воздушное не менее 60 м3/ч;
ГУ-10Б: анода - воздушное не менее 800 м3/ч; баллона - воздушное не менее 60м3/ч, ножки - воздушное не менее 60 м3/ч.
Масса ГУ-10А 3 кг, ГУ-10Б 6 кг.
Оформление - металлостеклянное.
Рабочее положение - вертикальное.
Охлаждение - принудительное:
ГУ-10А: анода - водяное не менее 20 л/мин; баллона - воздушное не менее 60м3/ч, ножки - воздушное не менее 60 м3/ч;
ГУ-10Б: анода - воздушное не менее 800 м3/ч; баллона - воздушное не менее 60м3/ч, ножки - воздушное не менее 60 м3/ч.
Масса ГУ-10А 3 кг, ГУ-10Б 6 кг.
Основные параметры ГУ-10А, ГУ-10Б
при Uн=7 В, Uа=2 кВ, Iа=2,5 А
Ток накала 75 ± 5 А
Ток анода (при Uа=5 кВ, Uс=0) 0,9 ± 0,3 А
Ионный ток анода (при Uа= -500 В, Iа=2,5 А) <35 (50 для ГУ-10Б) мкА
Обратный ток сетки (при Uс= -300 В) <300 мкА
Ток эмиссии катода (при Uа=1000 В) >15 А
Колебательная мощность >10 кВт
Крутизна характеристики 20 ± 5 мА/В
Коэффициент усиления 50 ± 5
Междуэлектродные емкости, пФ:
входная <40
выходная <24
проходная <1,5
Долговечность >1000 ч
при Uн=7 В, Uа=2 кВ, Iа=2,5 А
Ток накала 75 ± 5 А
Ток анода (при Uа=5 кВ, Uс=0) 0,9 ± 0,3 А
Ионный ток анода (при Uа= -500 В, Iа=2,5 А) <35 (50 для ГУ-10Б) мкА
Обратный ток сетки (при Uс= -300 В) <300 мкА
Ток эмиссии катода (при Uа=1000 В) >15 А
Колебательная мощность >10 кВт
Крутизна характеристики 20 ± 5 мА/В
Коэффициент усиления 50 ± 5
Междуэлектродные емкости, пФ:
входная <40
выходная <24
проходная <1,5
Долговечность >1000 ч
