>Каталог>конденсаторы металлобумажные, проходные>Конденсатор К73-28-1 М2 1800/630В 0,47мкФ +-10% вариант "В"
Конденсатор К73-28-1 -М2 0,47мкФ +10% 1800/630В вариант "В" (1800=, 630~В, со шпилькой 6 мм). Идет на замену устаревших КЗ 0,47мкф 1000/380в.
Не проходной - 2 вывода.
Назначение: предназначены для подавления индустриальных радиопомех в диапазоне частот 0,15 … 1000 МГц. Конденсаторы рассчитаны на работу в цепях переменного и постоянного тока.
Область применения: в качестве помехоподавляющих элементов в вводно-распределительных устройствх марки ВРУ.
Конструкция: конденсатор полиэтилентерефталатные фольговые цилиндрической формы. Разнополярная шпилька, выдающаяся с обоих торцов конденсатора. Крепежная шпилька к корпусу вводного устройства «ноль» (земля) снабжена упорной гайкой. Торцы залиты эпоксидным компаундом.
Монтаж: наиболее удобен в монтаже, требует минимальных трудозатрат. В отверстие в корпусе вводного устройства крепится одна из шпилек конденсатора, обеспечивая тем самым соединение «ноль» (земля). К противоположной шпильке подводится «фаза».
Гарантийный срок хранения - 25 лет.
Год выпуска -2020-2022.
Не проходной - 2 вывода.
Назначение: предназначены для подавления индустриальных радиопомех в диапазоне частот 0,15 … 1000 МГц. Конденсаторы рассчитаны на работу в цепях переменного и постоянного тока.
Область применения: в качестве помехоподавляющих элементов в вводно-распределительных устройствх марки ВРУ.
Конструкция: конденсатор полиэтилентерефталатные фольговые цилиндрической формы. Разнополярная шпилька, выдающаяся с обоих торцов конденсатора. Крепежная шпилька к корпусу вводного устройства «ноль» (земля) снабжена упорной гайкой. Торцы залиты эпоксидным компаундом.
Монтаж: наиболее удобен в монтаже, требует минимальных трудозатрат. В отверстие в корпусе вводного устройства крепится одна из шпилек конденсатора, обеспечивая тем самым соединение «ноль» (земля). К противоположной шпильке подводится «фаза».
Гарантийный срок хранения - 25 лет.
Год выпуска -2020-2022.
компания "Элснабцентр"
D=20+1 мм
I=35+2 мм
L1=76+2 мм
Масса=30 г.
I=35+2 мм
L1=76+2 мм
Масса=30 г.

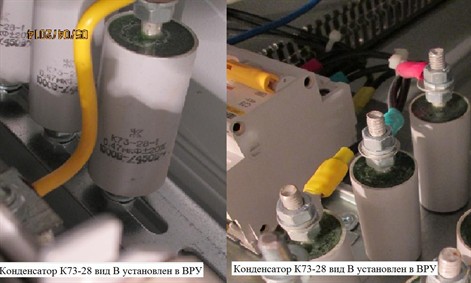

Руководство по монтажу конденсатора вид «В»
Конструкция конденсатора имеет раздельные шпильки, которые закреплены в изделии при помощи оловянного припоя
к секции конденсатора и эпоксидного компаунда по торцам. При сильной нагрузке может произойти проворачивание
шпильки, что может привести к замыканию внутри изделия.
По этому, при затягивании необходимо избегать фиксации за корпус или противоположную шпильку.
Фиксацию относительно каждой шпильки, удобнее проводить в следующей последовательности:
сначала фиксируем фазу к одной из шпилек гибкой подводкой, сечение достаточно от 0.5мм,
потом сам конденсатор на корпус изделия с помощью противоположной шпильки.
В обоих случаях фиксация и затягивание производится с помощью контргайки, расположенной на шпильке, в
отношении которой осуществляется монтаж.
Ни в коем случае нельзя фиксировать конденсатор за корпус или противоположную шпильку при затягивании,
поскольку это может привести к срыву, проворачиванию шпильки.
