«Логика-Т» предназначена для гальванического разделения первичных цепей и входов транзисторных элементов, а также для согласования элементов в тех узлах системы, в которых требуется гальваническое разделение цепей, в серии «Логика-Т» предусмотрены также и магнитные элементы - управляемые трансформаторы.
Назначение различного типа элементов серии «Логика-Т» приведены ниже:
Т-101 - двойная диодно-транзисторная схема «ИЛИ- НЕ», выполняет операцию Пирса.
Т-102 - триггер маломощный, применяют в схемах счетчиков, регистров как «память».
.
Назначение различного типа элементов серии «Логика-Т» приведены ниже:
Т-101 - двойная диодно-транзисторная схема «ИЛИ- НЕ», выполняет операцию Пирса.
Т-102 - триггер маломощный, применяют в схемах счетчиков, регистров как «память».
.
Т-302 - двойная транзисторная задержка, применяют для построения линий задержки, одновибраторов и мультивибраторов.
Т-303 - элемент задержки времени, применяют для получения задержки выходного сигнала на время от 1 до 10 с.
Т-402 - выходной усилитель мощности, применяют для повышения нагрузочных способностей логических схем, включения обмоток магнитных усилителей, реле мощностью до 3 Вт.
Т-403 - выходной усилитель мощности, применяют для включения обмотки магнитных усилителей, реле, сигнальных ламп мощностью до 10 Вт.
Т-406 - выходной усилитель мощности, применяют для включения обмоток магнитных усилителей, контакторов, соленоидов мощностью до 30 Вт,

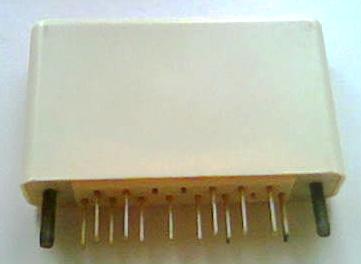

Каждый элемент представляет собой модуль, в котором полупроводниковые приборы, резисторы, конденсаторы смонтированы на гетинаксовых платах, помещенных в полистироловом корпусе и залитых компаундом на эпоксидной основе.
Ввиду того, что элементы серии Т размещают в полистироловом корпусе и заливают компаундом на эпоксидной смоле, за ними не требуется уход и они могут работать при неблагоприятных условиях окружающей среды.
