Каталог продукции
1. МТТ - модуль тиристорный, МТД - тиристорно-диодный, МДТ - диодно-тиристорный.

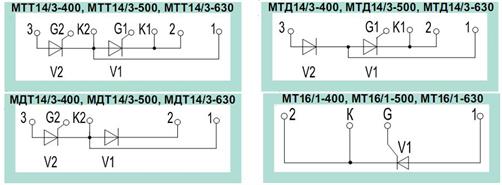

2. Схема включения
3. Средний прямой ток, A
4. Класс по напряжению
5. Климатическое исполнение по ГОСТ 15150: УХЛ2
Модули предназначены для работы в цепях постоянного и переменного тока частотой до 500 Гц. Применяются в силовых полупроводниковых выпрямителях.
Основные преимущества модулей:
- широкий спектр токов и напряжений;
- прижимная конструкция;
- изолированное основание;
- меньшие габариты в сравнении с таблеточным исполнением.
Представляют собой комбинации тиристоров, диодов следующего исполнения:
2. Схема включения
3. Средний прямой ток, A
4. Класс по напряжению
5. Климатическое исполнение по ГОСТ 15150: УХЛ2
Модули предназначены для работы в цепях постоянного и переменного тока частотой до 500 Гц. Применяются в силовых полупроводниковых выпрямителях.
Основные преимущества модулей:
- широкий спектр токов и напряжений;
- прижимная конструкция;
- изолированное основание;
- меньшие габариты в сравнении с таблеточным исполнением.
Представляют собой комбинации тиристоров, диодов следующего исполнения:
| МТТ | 14/3 | ▬ | 3630 | ▬ | 12 | ▬ | УХЛ2 |
| 1 | 2 | 3 | 4 | 5 |
Пример расшифровки обозначения

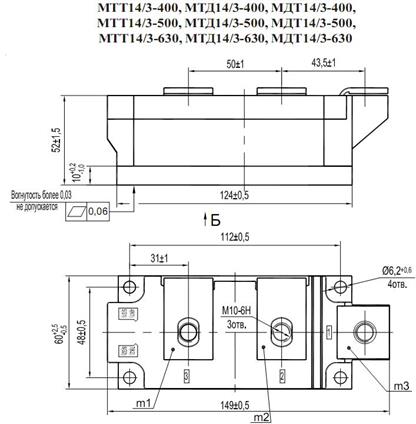

МТТ14/3-400 18-26 класса
МТТ14/3-500 6-16 класса
МТТ14/3-630 6-16 класса

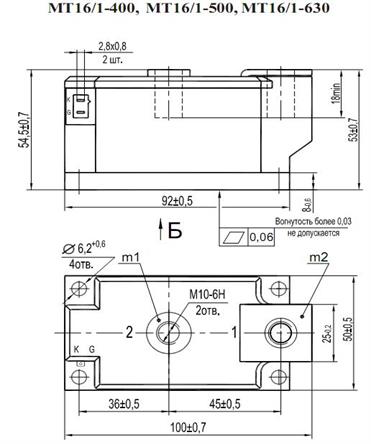

МТТ16/1-400 18-26 класса
МТТ16/1-500 6-16 класса
МТТ16/1-630 6-16 класса
МТТ14/3-500 6-16 класса
МТТ14/3-630 6-16 класса
МТТ16/1-400 18-26 класса
МТТ16/1-500 6-16 класса
МТТ16/1-630 6-16 класса
